Opis
Szyny zaciskowe
| Kod katalogowy | Opis | Max. średnica przewodów | Ilość torów |
|---|---|---|---|
| L_U-6-0-35.5 | Listwa przyłączeniowa 4-torowa | 5,5mm | 4 |
Listwy na izolatorach płaskich
| Kod katalogowy | Opis | Max. średnica przewodów | Ilość torów |
|---|---|---|---|
| LZP-12-0-55 | Listwa zerowa na izolatorach płaskich 7-torowa | 5,5mm | 7 |
| LZP-14-0-61.5 | Listwa zerowa na izolatorach płaskich 8-torowa | 5,5mm | 8 |
| LZP-24-0-94 | Listwa zerowa na izolatorach płaskich 13-torowa | 5,5mm | 13 |
| LZP-36-0-141 | Listwa zerowa na izolatorach płaskich 19-torowa | 5,5mm | 19 |
| LZP-48-0-180 | Listwa zerowa na izolatorach płaskich 25-torowa | 5,5mm | 25 |
Listwy na szynę euro
| Kod katalogowy | Opis | Max. średnica przewodów | Ilość torów | Kolor izolatora | |
|---|---|---|---|---|---|
| Niebieski | Żółty | ||||
| LZE-12-0-50,5-N | Listwa zerowa na szynie euro 7-torowa | 5,5mm | 7 | © | |
| LZE-12-0-50.5-Z | Listwa zerowa na szynie euro 7-torowa | 5,5mm | 7 | © | |
| LZE-18-0-70-N | Listwa zerowa na szynie euro 10-torowa | 5,5mm | 10 | © | |
| LZE-18-0-70-Z | Listwa zerowa na szynie euro 10-torowa | 5,5mm | 10 | © | |
| LZE-22-0-83-N | Listwa zerowa na szynie euro 12-torowa | 5,5mm | 12 | © | |
| LZE-22-0-83-Z | Listwa zerowa na szynie euro 12-torowa | 5,5mm | 12 | © |
Szyny zaciskowe

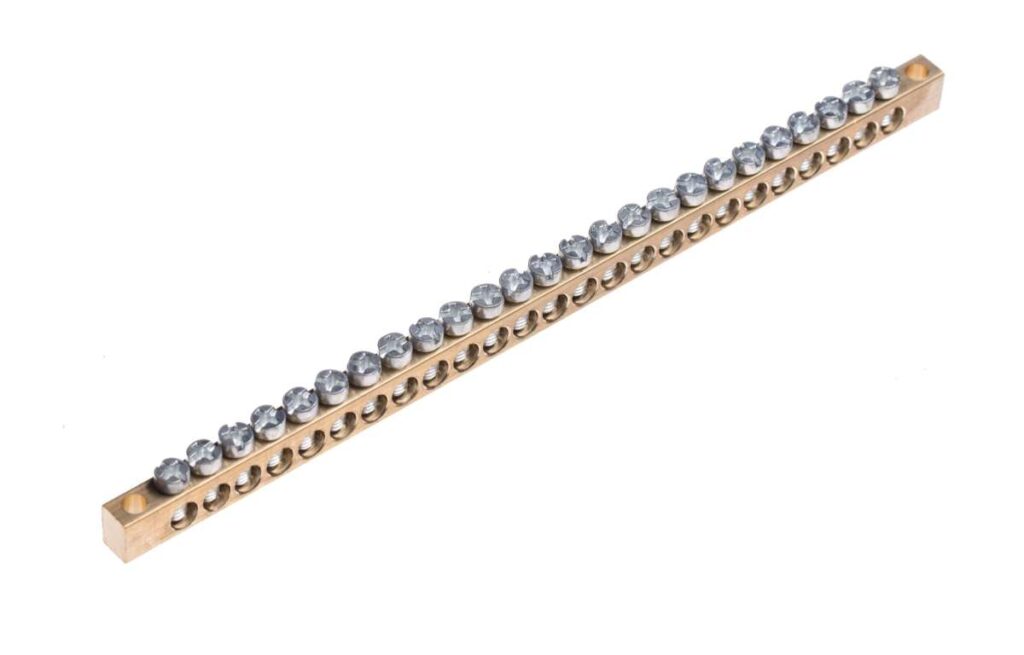

Szyny zaciskowe przeznaczone są do podłączenia zasilania sąsiadujących ze sobą modułowych aparatów elektrycznych w różnych rodzajach rozdzielnic elektrycznych.
Wykonanie zgodnie z normą PN-EN 60947-1.
Napięcie znamionowe izolacji: Ui = 500V
Prąd zwarciowy krótkotrwały: lu < 10kA
Stopień zanieczyszczenia: 3
Prąd znamionowy ciągły: In < 100A
Szyna zaciskowa – widełki RST
| Kod katalogowy | Długość (mm) | Ilość zacisków | Przekrój (mm2) / obciążalność (A) | Ilość torów |
|---|---|---|---|---|
| SZYNA 1F-200W | 200 | 12 | 12/60 | 1 |
| SZYNA 1F-1000W | 1000 | 60 | 16/80 | 1 |
| SZYNA 3F-200W | 200 | 12 | 12/60 | 3 |
| SZYNA 3F-1000W | 1000 | 60 | 16/80 | 3 |
Szyna zaciskowa – prosta
| Kod SWK | Kod półki | Kod cokołu | Y | G | K | M | S |
|---|---|---|---|---|---|---|---|
| SWK19-6U-40-DS-W | 19-0054S | COK-063.8-100 | 335 | 400 | 360 | 250 | 235 |
| SWK19-6U-60-DS-W | 19-0055S | COK-0606-100 | 600 | 560 | 400 | ||
| SWK19-9U-40-DS-W | 19-0054S | COK-063.8-100 | 470 | 400 | 360 | 250 | 370 |
| SWK19-9U-60-DS-W | 19-0055S | COK-0606-100 | 600 | 560 | 400 | ||
| SWK19-12U-40-DS-W | 19-0054S | COK-063.8-100 | 605 | 400 | 360 | 250 | 505 |
| SWK19-12U-60-DS-W | 19-0055S | COK-0606-100 | 600 | 560 | 400 | ||
| SWK19-15U-40-DS-W | 19-0054S | COK-063.8-100 | 737 | 400 | 360 | 250 | 637 |
| SWK19-15U-60-DS-W | 19-0055S | COK-0606-100 | 600 | 560 | 400 | ||
| SWK19-18U-40-DS-W | 19-0054S | COK-063.8-100 | 870 | 400 | 360 | 250 | 770 |
| SWK19-18U-60-DS-W | 19-0055S | COK-0606-100 | 600 | 560 | 400 |
