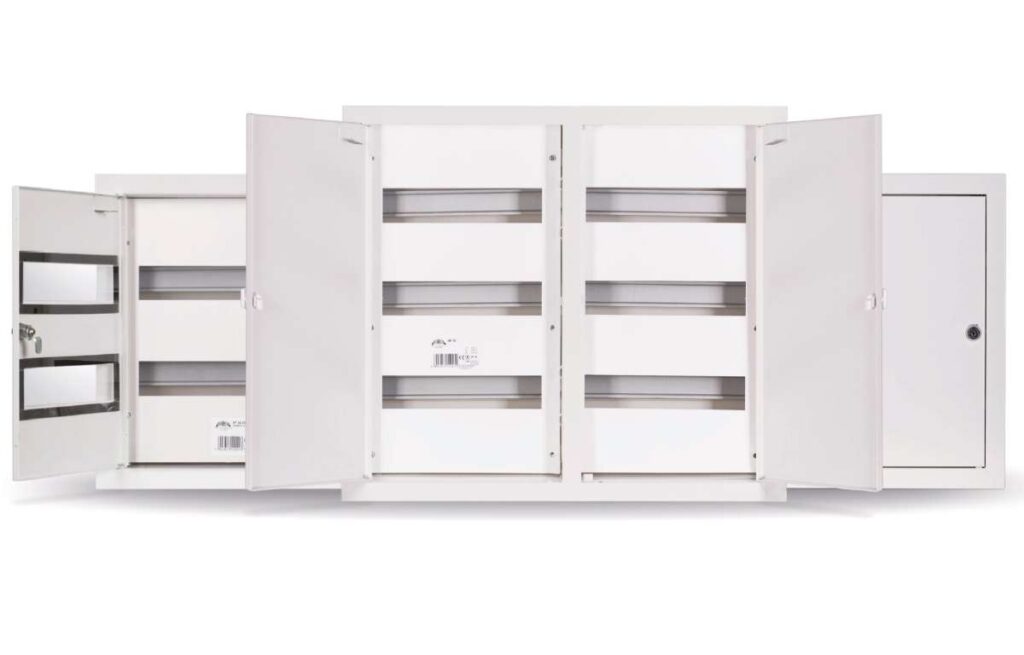

Podtynkowe rozdzielnice modułowe do zastosowania wewnątrz budynków. Wysokiej jakości produkt, który spełnia wszelkie obowiązujące normy. Dzięki wielu dostępnym konfiguracjom, rozdzielnice elektryczne SABAJ z serii RP znajdują zastosowanie we wszystkich rodzajach zabudowań.
Zastosowanie:
Wnętrzowe rozdzielnice elektryczne nn, przeznaczone do instalowania aparatury modułowej.
Sposób instalowania: zabudowa podtynkowa
Warunki eksploatacji: Wilgotność powietrza +- 50 %
Temperatura otoczenia: max 40°C min -5°C
Parametry elektryczne:
Znamionowy prąd ciągły: In ≤ 100A
Znamionowe napięcie izolacji: 500V
Znamionowe napięcie łączeniowe: 400V
Klasa ochronności: I
Stopień ochrony: IP 31
Wykonanie: blacha stalowa o grubości 0,8 mm, z ochronna powłoką lakierową koloru RAL 9003, nakładaną metodą elektrostatyczną.
Standardowe wyposażenie: szyna TH 35, szyny zaciskowe, izolator, zestaw wkrętów i nakrętek, podkładka, przewód ochronny żółto-zielony, zestaw naklejek, zaślepki plastikowe prostokątne.
| Kod katalogowy | Wersja | Ilość modułów | Wymiary wewnętrzne ramki | Waga (kg) | ||||
|---|---|---|---|---|---|---|---|---|
| z zatrzaskiem | z zamkiem* | z szybą | szerokość | wysokość | głębokość | |||
| RP 3 | © | 3 | 270 | 225 | 120 | 2,63 | ||
| RP 3 Z | © | © | 3 | 270 | 225 | 120 | 2,7 | |
| RP 6 | © | 6 | 270 | 225 | 120 | 2,7 | ||
| RP 6 Z | © | © | 6 | 270 | 225 | 120 | 2,75 | |
| RP 12 | © | 12 | 270 | 225 | 120 | 2,6 | ||
| RP 12 Z | © | © | 12 | 270 | 225 | 120 | 2,6 | |
| RP 24 | © | 24 | 270 | 355 | 120 | 3,55 | ||
| RP 24 Z | © | © | 24 | 270 | 355 | 120 | 3,6 | |
| RP 36 | © | 36 | 270 | 480 | 120 | 4,7 | ||
| RP 36 Z | © | © | 36 | 270 | 480 | 120 | 4,75 | |
| RP 48A Z | © | © | 48 | 545 | 355 | 120 | 6,59 | |
| RP 48B Z | © | © | 48 | 270 | 605 | 120 | 6,3 | |
| RP 70 | © | 72 | 545 | 480 | 120 | 8,58 | ||
| RP 70 Z | © | © | 72 | 545 | 480 | 120 | 8,65 |
* rozdzielnice standardowo mają zamontowany zatrzask, w dołączonym zestawie znajduje się zamek do samodzielnego montażu.
