Opis

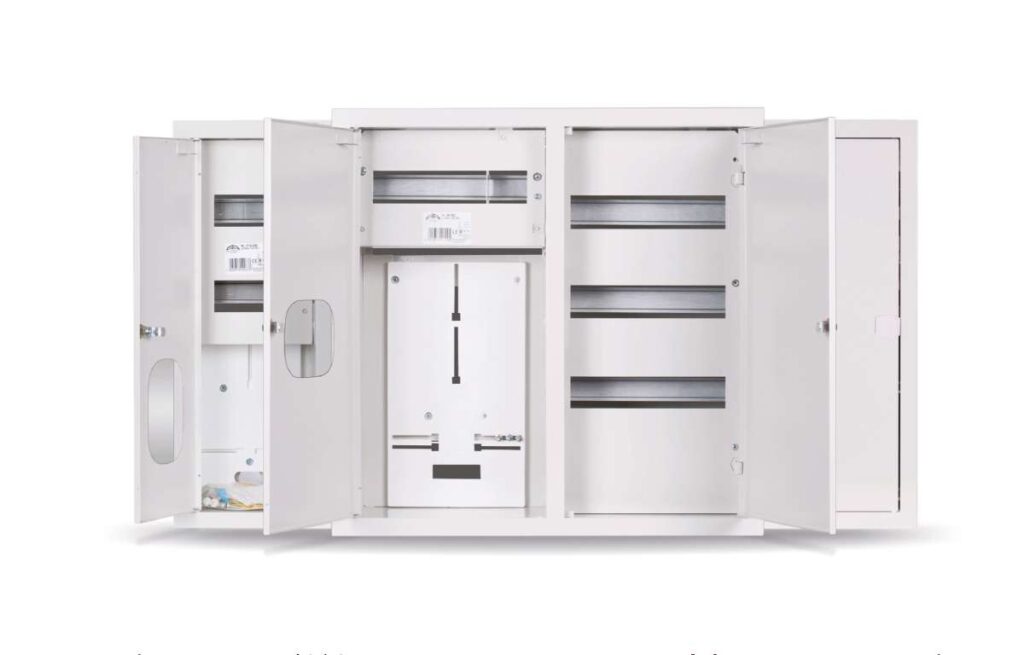

Podtynkowe rozdzielnice nN licznikowe, przeznaczone do instalowania liczników jedno lub trójfazowych.
Standardowe wyposażenie:
tablica pod licznik, szyna TH 35, szyny zaciskowe, izolator, zestaw wkrętów i nakrętek, przewód ochronny żółto-zielony, zestaw naklejek, za- ślepki plastikowe prostokątne.
Charakterystyka techniczna:
Prąd znamionowy ciągły: In < 100A
Napięcie znamionowe łączeniowe: Un = 400V
Napięcie znamionowe izolacji: Ui = 500V
Klasa ochronności: I
Stopień ochrony: IP31
Wykonanie:
blacha stalowa o grubości 0,8 mm, z ochronną powłoką lakierową koloru RAL 9003, nakładaną metodą elektrostatyczną. Obudowy posiadają dodatkową osłonę na zabezpieczenia przedlicznikowe, plombowaną.
Podtynkowe skrzynki na licznik jednofazowy
Kod katalogowy Wersja Ilość modułów Wymiary wewnętrzne ramki Waga (kg) z zamkiem z szybą szerokość wysokość głębokość Rodzaj licznika RL 1F 6 Z © 6 180 430 180 1F 3,83 RL 1F 6 ZSZ © © 6 180 430 180 1F 3,74 Licznik elektroniczny RL 1F 6E Z © 6 180 430 120 1F 3,15 RL 1F 12 Z © 12 180 540 180 1F 4,53 RL 1F 12 ZSZ © © 12 180 540 180 1F 4,41 Licznik elektroniczny RL 1F 12E Z © 12 180 540 120 1F 3,9 RL 1F 12E ZSZ © © 12 180 540 120 1F 3,85
Podtynkowe skrzynki na licznik trójfazowy
| Kod katalogowy | Wersja | Ilość modułów | Wymiary wewnętrzne ramki | Waga (kg) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| z zatrzaskiem | z zamkiem | z szybą | szerokość | wysokość | głębokość | Rodzaj licznika | ||||
| RL 3F Z | © | BRAK | 270 | 370 | 210 | 3F | 4,7 | |||
| RL 3F ZSZ | © | © | BRAK | 270 | 370 | 210 | 3F | 4,6 | ||
| RL 12 Z | © | 12 | 270 | 540 | 210 | 3F | 5,76 | |||
| RL 12 ZSZ | © | © | 12 | 270 | 540 | 210 | 1F | 5,71 | ||
| Licznik elektroniczny | RL 12E Z | © | 12 | 270 | 540 | 120 | 3F | 4,5 | ||
| RL 12E ZSZ | © | © | 12 | 270 | 540 | 120 | 3F | 4,37 | ||
| RL 24 Z | © | 24 | 400 | 500 | 210 | 3F | 7,97 | |||
| RL 24 ZSZ | © | © | 24 | 400 | 500 | 210 | 3F | 7,84 | ||
| RL 36 Z | © | 36 | 545 | 540 | 210 | 3F | 10,73 | |||
| RL 36 ZSZ | © | © | 36 | 545 | 540 | 210 | 3F | 10,7 | ||
| RL 48 | © | 48 | 545 | 540 | 210 | 3F | 11,02 | |||
| RL 48 Z | © | 48 | 545 | 540 | 210 | 3F | 11,26 | |||
| RL 48 ZSZ | © | © | 48 | 545 | 540 | 210 | 3F | 11,05 | ||
| RL RBK 00 | © | 3 | 400 | 500 | 210 | 3F |
Podtynkowe skrzynki dwu-licznikowe
| Kod katalogowy | Wersja | Ilość modułów | Rodzaj licznika | Wymiary wewnętrzne ramki | Waga (kg) | |||
|---|---|---|---|---|---|---|---|---|
| z zamkiem | z szybą | szerokość | wysokość | głębokość | ||||
| RL 2L 1F 12 Z | © | 12 | 2X1F | 365 | 430 | 210 | 6,8 | |
| RL 2L 1F 12 ZSZ | © | © | 12 | 2X1F | 365 | 430 | 210 | 6,7 |
| RL 2L 18 Z | © | 18 | 1F, 3F | 400 | 540 | 210 | 8,8 | |
| RL 2L 18 ZSZ | © | © | 18 | 1F, 3F | 400 | 540 | 210 | 8,7 |
| RL 2L 24 Z | © | 24 | 2X3F | 545 | 540 | 210 | 10,27 | |
| RL 2L 24 ZSZ | © | © | 24 | 2X3F | 545 | 540 | 210 | 10,1 |
