Opis

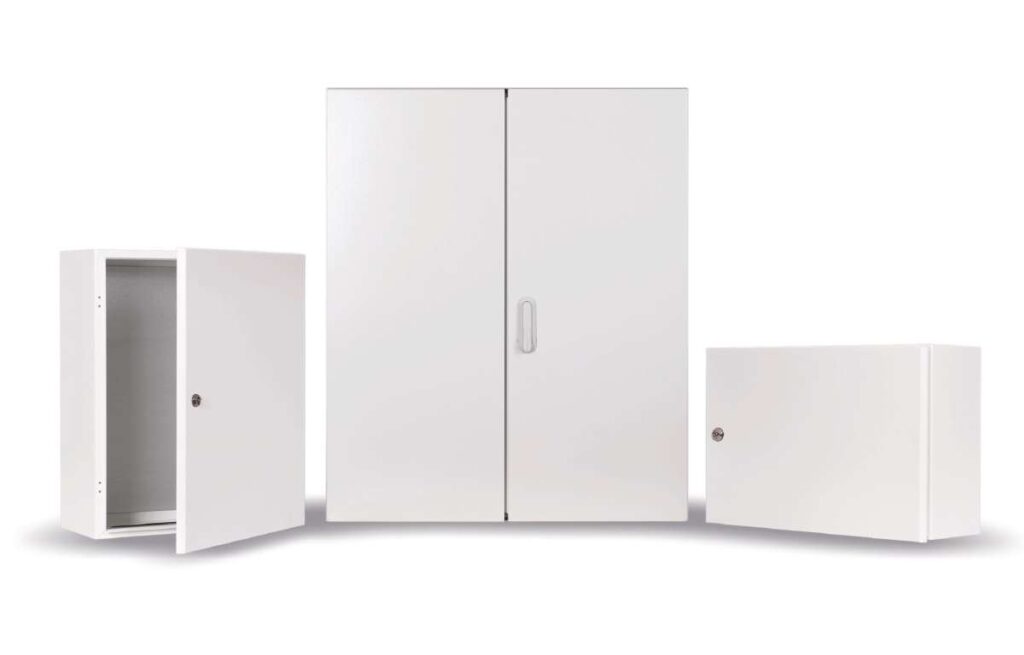

Hermetyczne obudowy sterownicze mogą pełnić zarówno funkcję przemysłowo-sterowniczą, jak i funkcję rozdzielnicy licznikowej lub modułowej. Wysoki stopień ochronności zapewnia komfort pracy urządzeń zamontowanych wewnątrz szafy sterowniczej.
Standardowe wyposażenie:
zamek i klucz piórkowy, płyta montażowa, zestaw wkrętów, zakrętek, podkładka, przewód ochronny żółto-zielony, zestaw naklejek, zaślepki plastikowe okrągłe.
Charakterystyka techniczna:
Prąd znamionowy ciągły: In < 100A
Napięcie znamionowe łączeniowe: Un – 400V
Napięcie znamionowe izolacji: Ui = 500V
Klasa ochronności: I
Stopień ochrony w wersji jedno drzwiowej: IP65
Stopień ochrony w wersji dwudrzwiowej IP55
Kąt otwarcia drzwi: 130°
Wykonanie:
blacha stalowa o grubości 1,2-1,5 mm z ochronną powłoką lakierową koloru RAL 7035, nakładana metodą elektrostatyczną. Możliwość przełożenia drzwi na lewo/prawo.
| Kod Katalogowy | Wymiary w mm | Liczba drzwi | Płyta montażowa | Cokół | Uchwyt na słup | Pokrywa dachowa | Drzwi | Osłona dolna | Waga (kg) | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Szerokość | Wysokość | Głębokość | pełna | perforacja 26 | perforacja 12,5 | pełna | z wycięciem na MULTIGATE | |||||||
| RH 231 | 200 | 300 | 150 | 1 | w zestawie | RH230-020 | RH230-030 | - | RH200-100 | RH201-200 | RH230-410 | RH-DM | - | 4,1 |
| RH 321 | 300 | 200 | 150 | 1 | w zestawie | RH320-020 | RH320-030 | - | RH300-100 | RH301-200 | RH230-410 | RH-DM | - | 4 |
| RH 331 | 300 | 300 | 150 | 1 | w zestawie | RH330-020 | RH330-030 | - | RH300-100 | RH301-200 | RH330-410 | RH-DM | - | 5,55 |
| RH 332 | 300 | 300 | 210 | 1 | w zestawie | RH330-020 | RH330-030 | - | RH300-100 | RH302-200 | RH230-410 | RH-DM | - | 6,2 |
| RH 341 | 300 | 400 | 150 | 1 | w zestawie | RH340-020 | RH340-030 | - | RH300-100 | RH301-200 | RH340-410 | RH-DM | - | 6,8 |
| RH 342 | 300 | 400 | 210 | 1 | w zestawie | RH340-020 | RH340-030 | - | RH300-100 | RH302-200 | RH340-410 | RH-DM | - | 7,6 |
| RH 352 | 300 | 500 | 210 | 1 | w zestawie | RH350-020 | RH350-030 | - | RH300-100 | RH302-200 | RH450-410 | RH-DM | - | 9,2 |
| RH 431 | 400 | 300 | 150 | 1 | w zestawie | RH430-020 | RH430-030 | - | RH400-100 | RH401-200 | RH430-410 | RH-DS | - | 6,95 |
| RH 432 | 400 | 300 | 210 | 1 | w zestawie | RH430-020 | RH430-030 | - | RH400-100 | RH402-200 | RH430-410 | RH-DS | - | 7,65 |
| RH 442 | 400 | 400 | 210 | 1 | w zestawie | RH440-020 | RH440-030 | - | RH400-100 | RH402-200 | RH440-410 | RH-DS | - | 9,65 |
| RH 443 | 400 | 400 | 300 | 1 | w zestawie | RH440-020 | RH440-030 | - | RH400-100 | RH403-200 | RH440-410 | RH-DSZ | RH-DSZ-M | 11,2 |
| RH 452 | 400 | 500 | 210 | 1 | w zestawie | RH450-020 | RH450-030 | - | RH400-100 | RH402-200 | RH450-410 | RH-DSZ | RH-DSZ-M | 11,35 |
| RH 462 | 400 | 600 | 210 | 1 | w zestawie | RH460-020 | RH460-030 | - | RH400-100 | RH402-200 | RH460-410 | RH-DSZ | RH-DSZ-M | 13,6 |
| RH 462.5 | 400 | 600 | 250 | 1 | w zestawie | RH460-020 | RH460-030 | - | RH400-100 | RH402-200 | RH460-410 | RH-DSZ | RH-DSZ-M | 14,25 |
| RH 463 | 400 | 600 | 300 | 1 | w zestawie | RH460-020 | RH460-030 | - | RH400-100 | RH403-200 | RH460-410 | RH-DSZ | RH-DSZ-M | 15,2 |
| RH 542 | 500 | 400 | 210 | 1 | w zestawie | RH540-020 | RH540-030 | - | RH500-100 | RH502-200 | RH540-410 | RH-DSZ | RH-DSZ-M | 11,3 |
| RH 543 | 500 | 400 | 300 | 1 | w zestawie | RH540-020 | RH540-030 | - | RH500-100 | RH503-200 | RH540-410 | RH-DSZ | RH-DSZ-M | 13,15 |
| RH 552 | 500 | 500 | 210 | 1 | w zestawie | RH550-020 | RH550-030 | - | RH500-100 | RH502-200 | RH550-410 | RH-DSZ | RH-DSZ-M | 14 |
| RH 552.5 | 500 | 500 | 250 | 1 | w zestawie | RH550-020 | RH550-030 | - | RH500-100 | RH502-200 | RH550-410 | RH-DSZ | RH-DSZ-M | 14,5 |
| RH 553 | 500 | 500 | 300 | 1 | w zestawie | RH550-020 | RH550-030 | - | RH500-100 | RH503-200 | RH550-410 | RH-DSZ | RH-DSZ-M | 15,9 |
| RH 562 | 500 | 600 | 210 | 1 | w zestawie | RH560-020 | RH560-030 | - | RH500-100 | RH502-200 | RH560-410 | RH-DSZ | RH-DSZ-M | 16,05 |
| RH 563 | 500 | 600 | 300 | 1 | w zestawie | RH560-020 | RH560-030 | - | RH500-100 | RH503-200 | RH560-410 | RH-DSZ | RH-DSZ-M | 18 |
| RH 642 | 600 | 400 | 210 | 1 | w zestawie | RH640-020 | RH640-030 | - | RH600-100 | RH602-200 | RH640-410 | RH-DD | RH-DD-M | 14,2 |
| RH 643 | 600 | 400 | 300 | 1 | w zestawie | RH640-020 | RH640-030 | - | RH600-100 | RH603-200 | RH640-410 | RH-DD | RH-DD-M | 15,4 |
| RH 652 | 600 | 500 | 210 | 1 | w zestawie | RH650-020 | RH650-030 | - | RH600-100 | RH602-200 | RH650-410 | RH-DD | RH-DD-M | 15,9 |
| RH 653 | 600 | 500 | 300 | 1 | w zestawie | RH650-020 | RH650-030 | - | RH600-100 | RH603-200 | RH650-410 | RH-DD | RH-DD-M | 17,95 |
| RH 662 | 600 | 600 | 210 | 1 | w zestawie | RH660-020 | RH660-030 | - | RH600-100 | RH602-200 | RH660-410 | RH-DD | RH-DD-M | 20,05 |
| RH 662.5 | 600 | 600 | 250 | 1 | w zestawie | RH660-020 | RH660-030 | - | RH600-100 | RH602-200 | RH660-410 | RH-DD | RH-DD-M | 19,55 |
| RH 663 | 600 | 600 | 300 | 1 | w zestawie | RH660-020 | RH660-030 | - | RH600-100 | RH603-200 | RH660-410 | RH-DD | RH-DD-M | 21,05 |
| RH 682 | 600 | 800 | 210 | 1 | w zestawie | RH680-020 | RH680-030 | - | RH600-100 | RH602-200 | RH680-410 | RH-DD | RH-DD-M | 23,6 |
| RH 682.5 | 600 | 800 | 250 | 1 | w zestawie | RH680-020 | RH680-030 | - | RH600-100 | RH602-200 | RH680-410 | RH-DD | RH-DD-M | 30,25 |
| RH 683 | 600 | 800 | 300 | 1 | w zestawie | RH680-020 | RH680-030 | COK-062.8-100 COK-062.8-200 | RH600-100 | RH603-200 | RH680-410 | RH-DD | RH-DD-M | 26,65 |
| RH 684 | 600 | 800 | 400 | 1 | w zestawie | RH680-020 | RH680-030 | COK-063.8-100 COK-063.8-200 | RH600-100 | RH604-200 | RH680-410 | 2xRH-DSZ | 2xRH-DSZ-M | 29,2 |
| RH 6103 | 600 | 1000 | 300 | 1 | w zestawie | RH6100-020 | RH6100-030 | COK-062.8-100 COK-062.8-200 | RH600-100 | RH603-200 | RH6100-410 | 2xRH-DSZ | 2xRH-DSZ-M | 37,15 |
| RH 6123 | 600 | 1200 | 300 | 1 | w zestawie | RH6120-020 | RH6120-030 | COK-062.8-100 COK-062.8-200 | RH600-100 | RH603-200 | RH6100-410 | RH-DD | RH-DD-M | 43,2 |
| RH 6143 | 600 | 1400 | 300 | 1 | w zestawie | RH6140-020 | RH6140-030 | COK-062.8-100 COK-062.8-200 | RH600-100 | RH603-200 | RH6100-410 | 2xRH-DSZ | 2xRH-DSZ-M | 50,75 |
| RH 862 | 800 | 600 | 210 | 1 | w zestawie | RH860-020 | RH860-030 | - | RH800-100 | RH802-200 | RH860-410 | 2xRH-DSZ | 2xRH-DSZ-M | 23,6 |
| RH 863 | 800 | 600 | 300 | 1 | w zestawie | RH860-020 | RH860-030 | COK-082.8-100 COK-082.8-200 | RH800-100 | RH803-200 | RH860-410 | 2xRH-DSZ | 2xRH-DSZ-M | 26,65 |
| RH 882 | 800 | 800 | 210 | 1 | w zestawie | RH880-020 | RH880-030 | - | RH800-100 | RH802-200 | RH880-410 | 2xRH-DSZ | 2xRH-DSZ-M | 35,05 |
| RH 882.5 | 800 | 800 | 250 | 1 | w zestawie | RH880-020 | RH880-030 | - | RH800-100 | RH802-200 | RH880-410 | 2xRH-DSZ | 2xRH-DSZ-M | 36,75 |
| RH 883 | 800 | 800 | 300 | 1 | w zestawie | RH880-020 | RH880-030 | COK-082.8-100 COK-082.8-200 | RH800-100 | RH803-200 | RH880-410 | 2xRH-DSZ | 2xRH-DSZ-M | 33,8 |
| RH 8102 | 800 | 1000 | 210 | 1 | w zestawie | RH8100-020 | RH8100-030 | - | RH800-100 | RH802-200 | RH8100-410 | 2xRH-DSZ | 2xRH-DSZ-M | 42,75 |
| RH 8102.5 | 800 | 1000 | 250 | 1 | w zestawie | RH8100-020 | RH8100-030 | - | RH800-100 | RH802-200 | RH8100-410 | 2xRH-DSZ | 2xRH-DSZ-M | 43 |
| RH 8103 | 800 | 1000 | 300 | 1 | w zestawie | RH8100-020 | RH8100-030 | COK-082.8-100 COK-082.8-200 | RH800-100 | RH803-200 | RH8100-410 | 2xRH-DSZ | 2xRH-DSZ-M | 46,55 |
| RH 8104 | 800 | 1000 | 400 | 1 | w zestawie | RH8100-020 | RH8100-030 | - | RH800-100 | RH804-200 | RH8100-410 | 2xRH-DSZ | 2xRH-DSZ-M | 51,35 |
| RH 8123 | 800 | 1200 | 300 | 1 | w zestawie | RH8120-020 | RH8120-030 | COK-082.8-100 COK-082.8-200 | RH800-100 | RH803-200 | RH8120-410 | 2xRH-DSZ | 2xRH-DSZ-M | 54,7 |
| RH 8143 | 800 | 1400 | 300 | 1 | w zestawie | RH8140-020 | RH8140-030 | COK-082.8-100 COK-082.8-200 | RH800-100 | RH803-200 | RH8140-410 | 2xRH-DSZ | 2xRH-DSZ-M | |
| RH 10123 | 1000 | 1200 | 300 | 2 | w zestawie | RH10120-020 | RH10120-030 | COK-102.8-100 COK-102.8-200 | RH1000-100 | RH1003-200 | RH10120-410 | 2xRH-DSZ | 2xRH-DSZ-M | 69,9 |
| RH 10124 | 1000 | 1200 | 400 | 2 | w zestawie | RH10120-020 | RH10120-030 | COK-103.8-100 COK-103.8-200 | RH1000-100 | RH1004-200 | RH10120-410 | 2xRH-DSZ | 2xRH-DSZ-M | |
| RH 10183 | 1000 | 1800 | 300 | 2 | w zestawie | RH10180-020 | RH10180-030 | COK-102.8-100 COK-102.8-200 | RH1000-100 | RH1003-200 | RH10180-410 | 2xRH-DSZ | 2xRH-DSZ-M | 98,1 |
