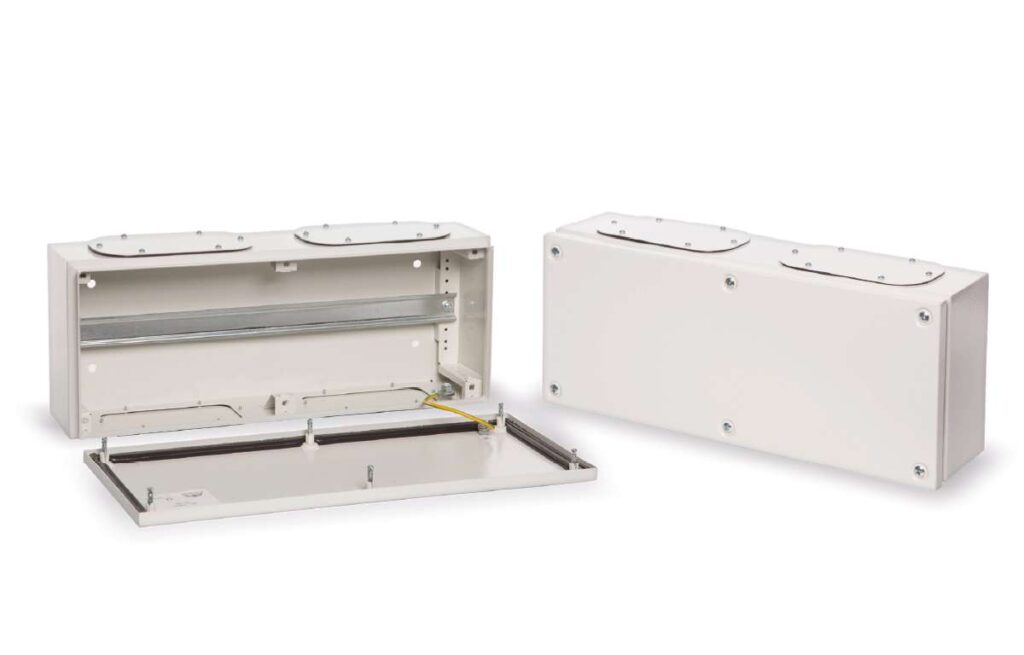

Rozdzielnice hermetyczne IP 66 skrzynkowe – RH TWIST

Wolisz skontaktować się telefonicznie, zamiast wypełniać formularz? Zadzwoń do biura firmy, a my połączymy cię z członkiem zespołu, który może pomóc. Tel.: +48 12 653 53 85/86

Pliki do pobrania:

Rozdzielnice skrzynkowe typu RH TWIST znajdują zastosowanie w przemyśle, gdzie chronią aparaturę sterowniczą przed wilgocią i zanieczyszczeniami. Wysoki stopień ochrony zapewnia odpowiednie zabezpieczenie zainstalowanych urządzeń. Zastosowanie śrub 1/4 obrotu w pokrywie obudowy umożliwia jej szybkie otwarcie.

Standardowe wyposażenie:
obudowa wyposażona jest w szynę TH. Płyta montażowa dostępna jest jako opcja.

Charakterystyka techniczna:
Prąd znamionowy ciągły: In < 100A
Napięcie znamionowe łączeniowe: Un – 400V
Napięcie znamionowe izolacji: Ui = 500V
Klasa ochronności: I
Stopień ochrony: IP66

Wykonanie:
blacha stalowa o grubości 1,2 mm z ochronną powłoką lakierowaną kolorem RAL 7035, nakładana metodą elektrostatyczną. Drzwi obudowy przykręcane śrubami 1/4 obrotu.

Kod katalogowyWymiary w mmDekielPłyta montażowaSzyna THWaga (kg)
SzerokośćWysokośćGłębokość
RH 32-8030020080-TWIST-PM32w zestawie2,3
RH 32-120300200120©TWIST-PM32w zestawie
RH 33-120300300120©TWIST-PM33w zestawie5
RH 41-120400150120©TWIST-PM41w zestawie
RH 42-8040020080-TWIST-PM42w zestawie
RH 42-120400200120©TWIST-PM42w zestawie3,7
RH 43-120400300120©TWIST-PM43w zestawie6,1
RH 44-120400400120©TWIST-PM44w zestawie8,1
RH 52-120500200120©TWIST-PM52w zestawie5,6
RH 53-120500300120©TWIST-PM53w zestawie7,6
RH 62-8060020080-TWIST-PM62w zestawie
RH 62-120600200120©TWIST-PM62w zestawie
RH 63-120600300120©TWIST-PM63w zestawie
RH 64-120600400120©TWIST-PM64w zestawie
RH 82-120800200120©TWIST-PM82w zestawie
RH 84-120800400120©TWIST-PM84w zestawie14,85
