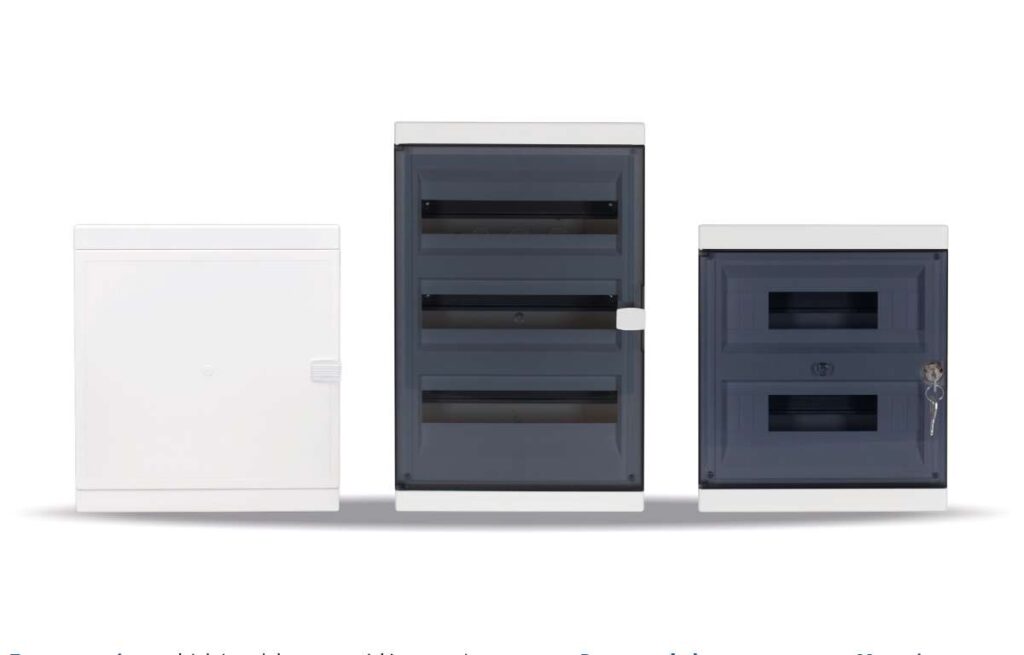

Rozdzielnice elektryczne niskiego napięcia typu ALFA modułowe wykonane z wysokiej jakości niepalnych modyfikowanych tworzyw sztucznych. Konstrukcja tych rozdzielnic umożliwia instalowanie w ich wnętrzu wszelkich modułowych aparatów elektrycznych przystosowanych do montażu na szynach nośnych TH35.
Standardowe wyposażenie:
szyna TH 35, szyny zaciskowe.
Charakterystyka techniczna:
Prąd znamionowy ciągły: In < 100A
Napięcie znamionowe łączeniowe: Un = 400V
Napięcie znamionowe izolacji: Ui = 500V
Znamionowe napięcie udarowe: Uimp – 4000V
Klasa ochronności: II
Stopień ochrony: IP33
Wykonanie:
uniepalnione tworzywo sztuczne, szyny TH wykonane ze stali ocynkowanej.
| Kod katalogowy | Wymiary | Wersja | Liczba modułów | Wersja drzwi | Waga (kg) | |||
|---|---|---|---|---|---|---|---|---|
| Wysokość | Szerokość | Głębokość | z zatrzaskiem | z zamkiem | ||||
| ALFA 13 | 213 | 310 | 105 | © | 13 | przeźroczyste | 1 | |
| ALFA 13 Z | 213 | 310 | 105 | © | przeźroczyste | 1,05 | ||
| ALFA 26 | 360 | 310 | 105 | © | 26 | przeźroczyste | 2,1 | |
| ALFA 26 Z | 360 | 310 | 105 | © | przeźroczyste | 2,15 | ||
| ALFA 39 | 530 | 310 | 105 | © | 39 | przeźroczyste | 2,75 | |
| ALFA 39 Z | 530 | 310 | 105 | © | przeźroczyste | 2,8 | ||
| ALFA 13 BD | 213 | 310 | 105 | © | 13 | białe | 1 | |
| ALFA 13 BD Z | 213 | 310 | 105 | © | białe | 1,05 | ||
| ALFA 26 BD | 360 | 310 | 105 | © | 26 | białe | 2,1 | |
| ALFA 26 BD Z | 360 | 310 | 105 | © | białe | 2,15 | ||
| ALFA 39 BD | 530 | 310 | 105 | © | 39 | białe | 2,75 | |
| ALFA 39 BD Z | 530 | 310 | 105 | © | białe | 2,8 |
