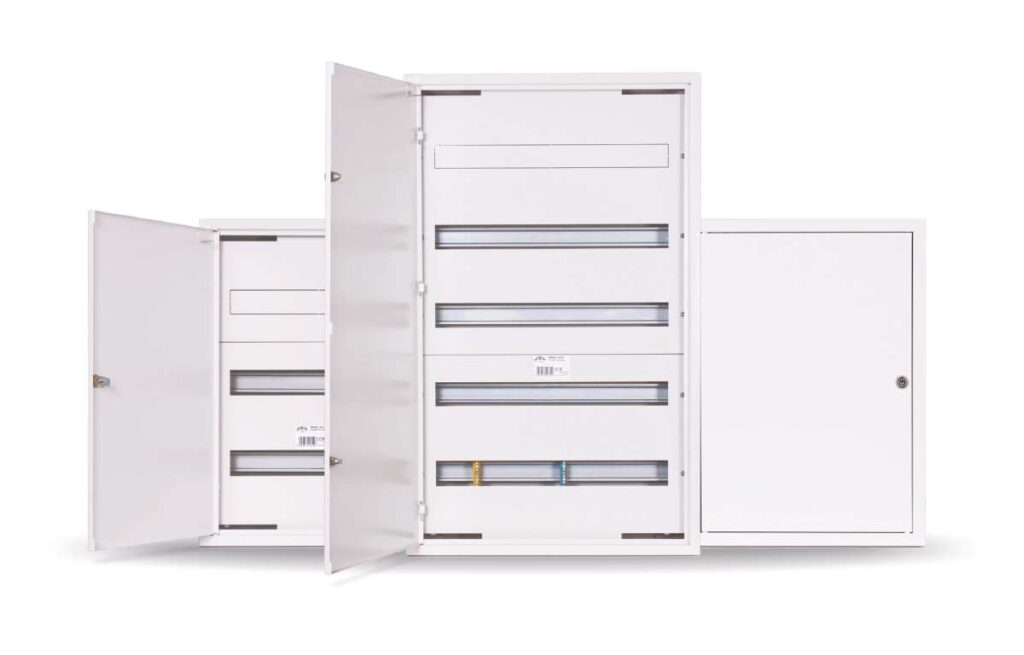

Rozdzielnice elektryczne modułowe natynkowe typu szybki montaż – NRPSM

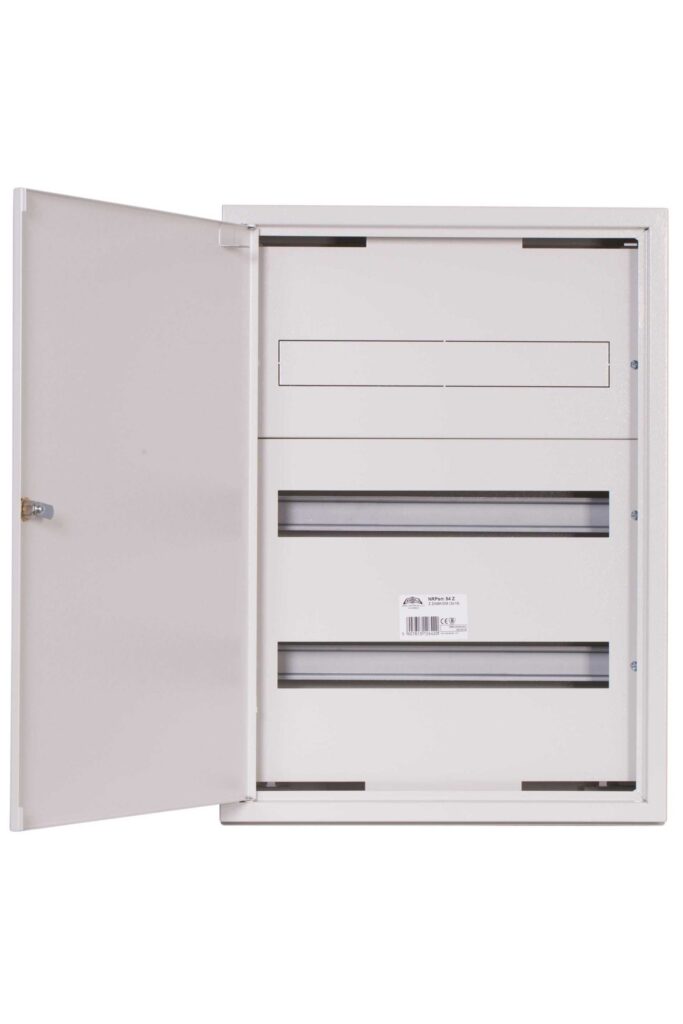

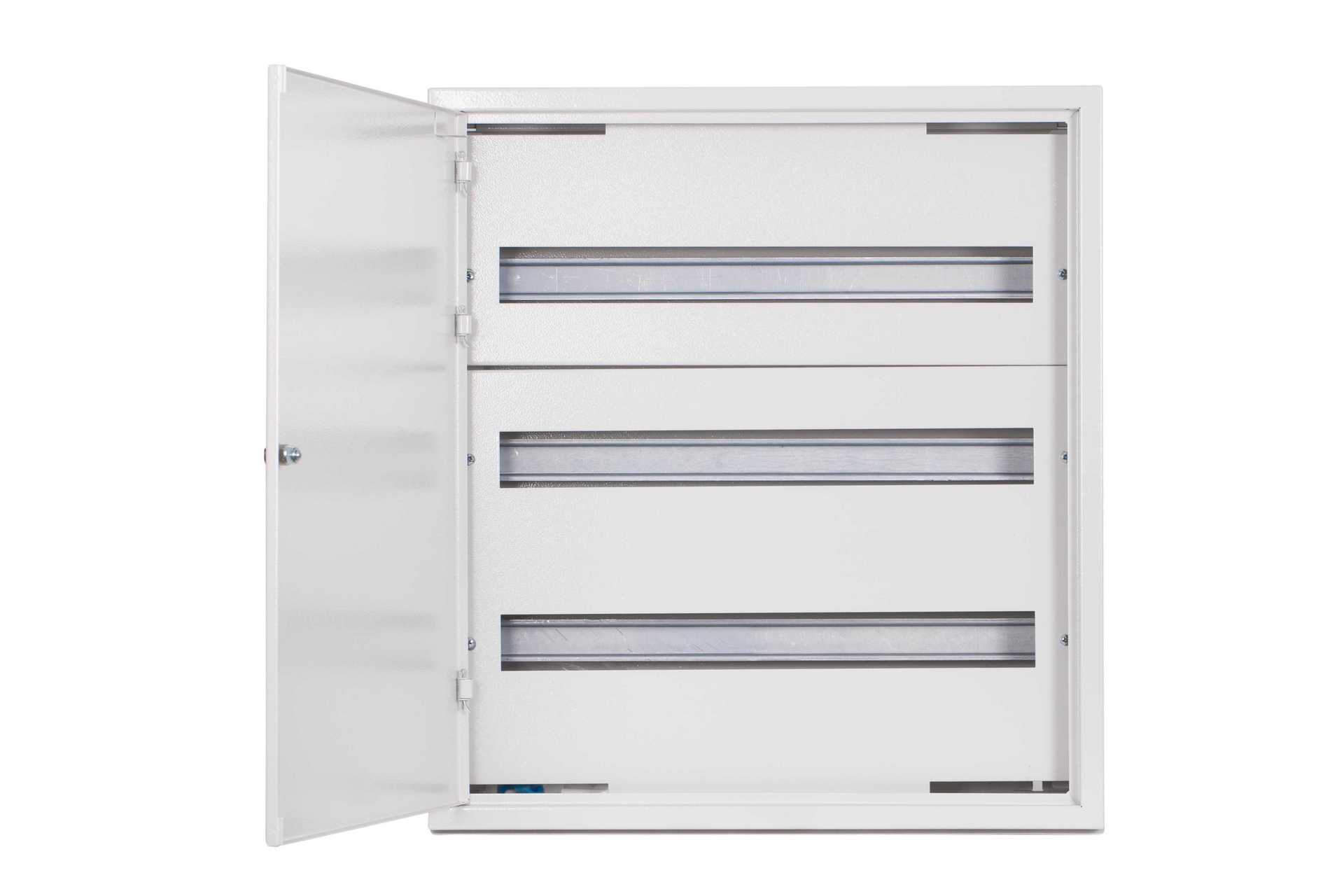

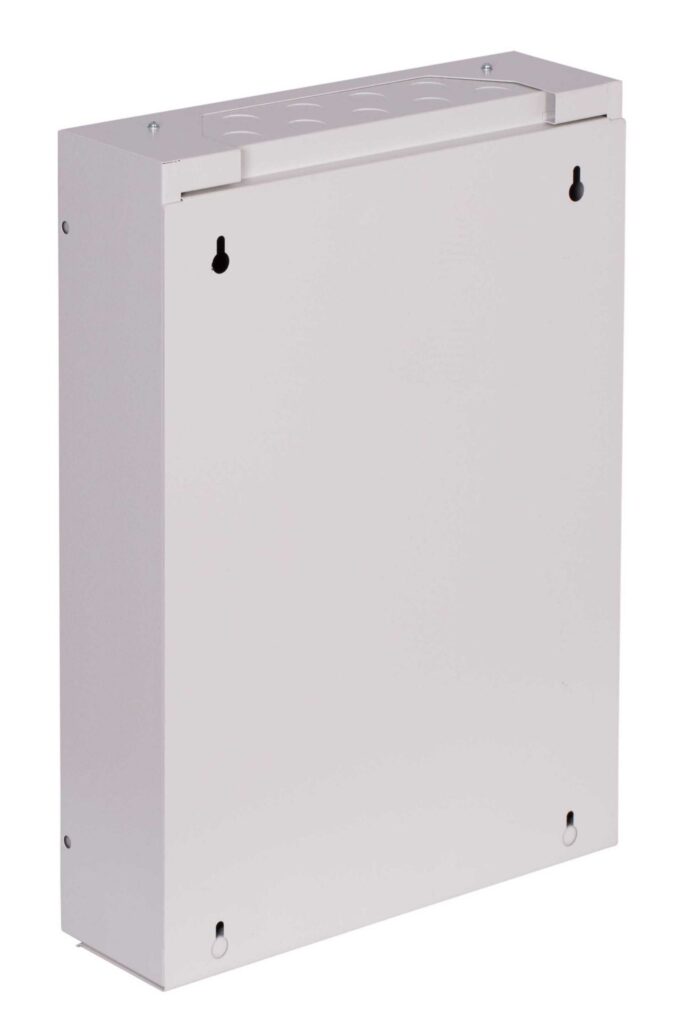

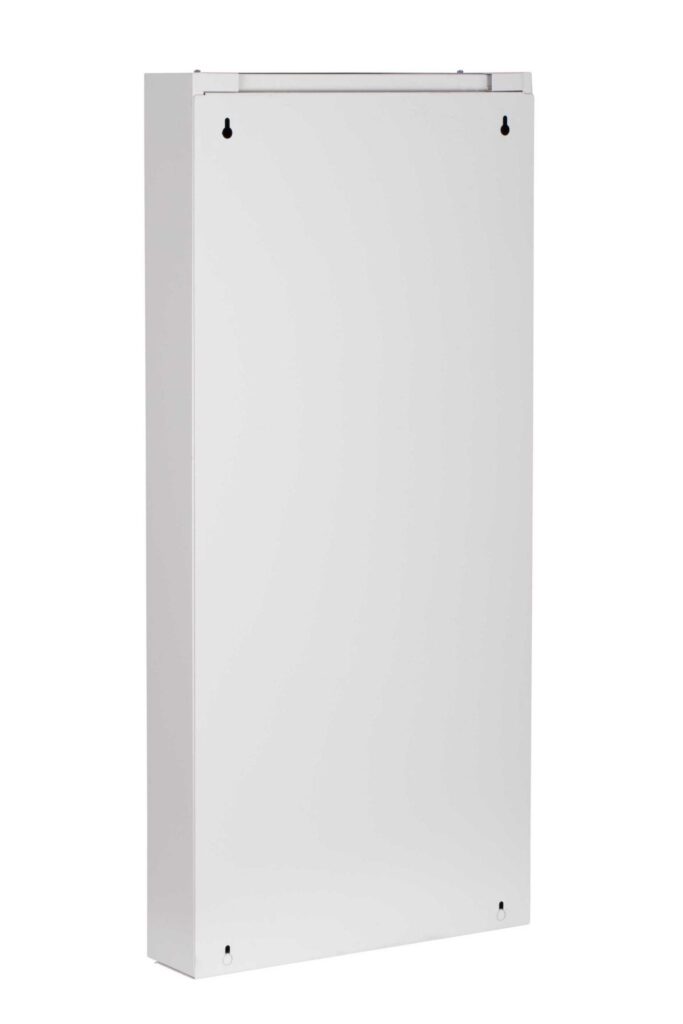

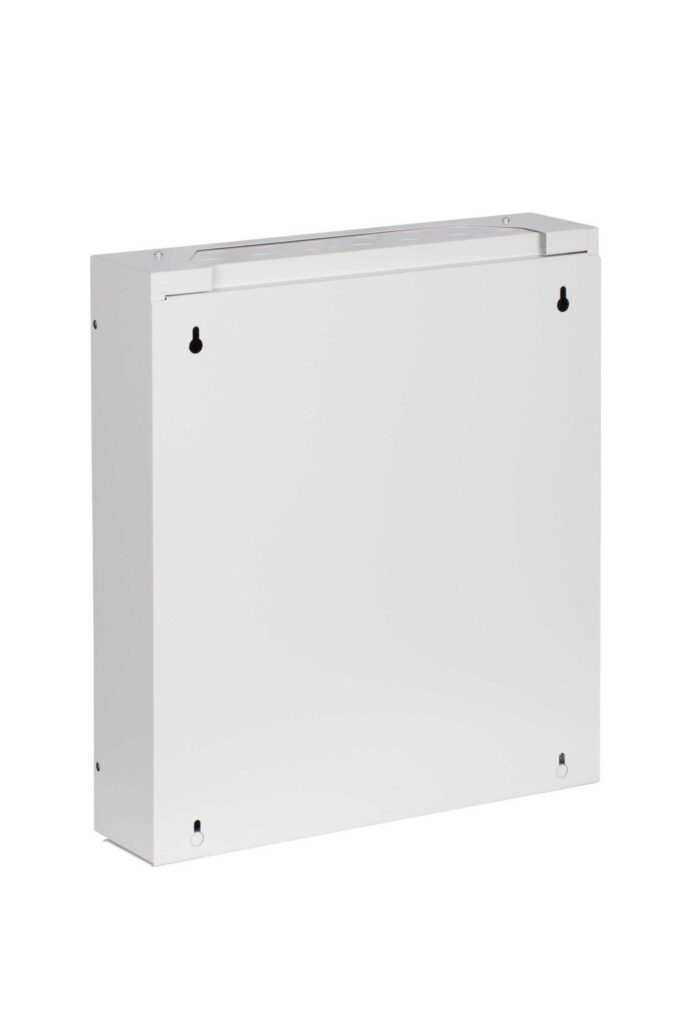

Wnętrzowe rozdzielnice modułowe nN z serii NRPSM, przeznaczone do instalowania aparatury modułowej. Estetyczna konstrukcja obudów wraz z zatrzaskowym mocowaniem osłony aparatów umożliwiają zmniejszenie gabarytów obudowy przy zachowaniu dostatecznej ilości miejsca na aparaty i przewody.
Standardowe wyposażenie:
szyna TH 35, szyny zaciskowe, izolator, zestaw wkrętów i nakrętek, podkładka, przewód ochronny żółto-zielony, zestaw naklejek, zaślepki plastikowe prostokątne.
Charakterystyka techniczna:
Prąd znamionowy ciągły: In < 100A
Napięcie znamionowe łączeniowe: Un = 400V
Napięcie znamionowe izolacji: Ui = 500V
Klasa ochronności: I
Stopień ochrony: IP31
Wykonanie:

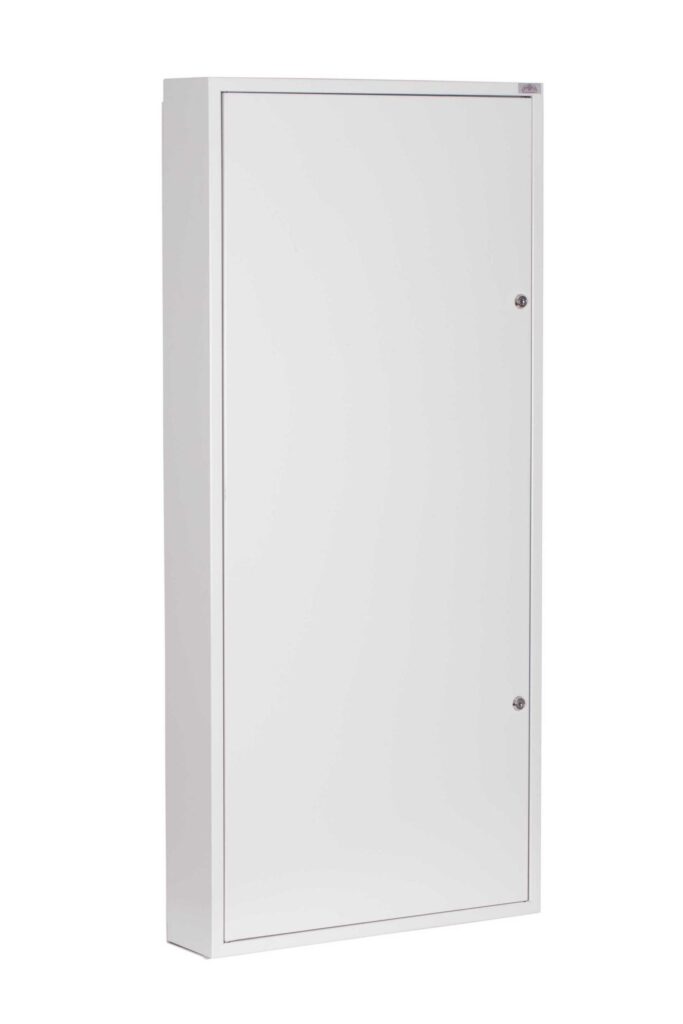

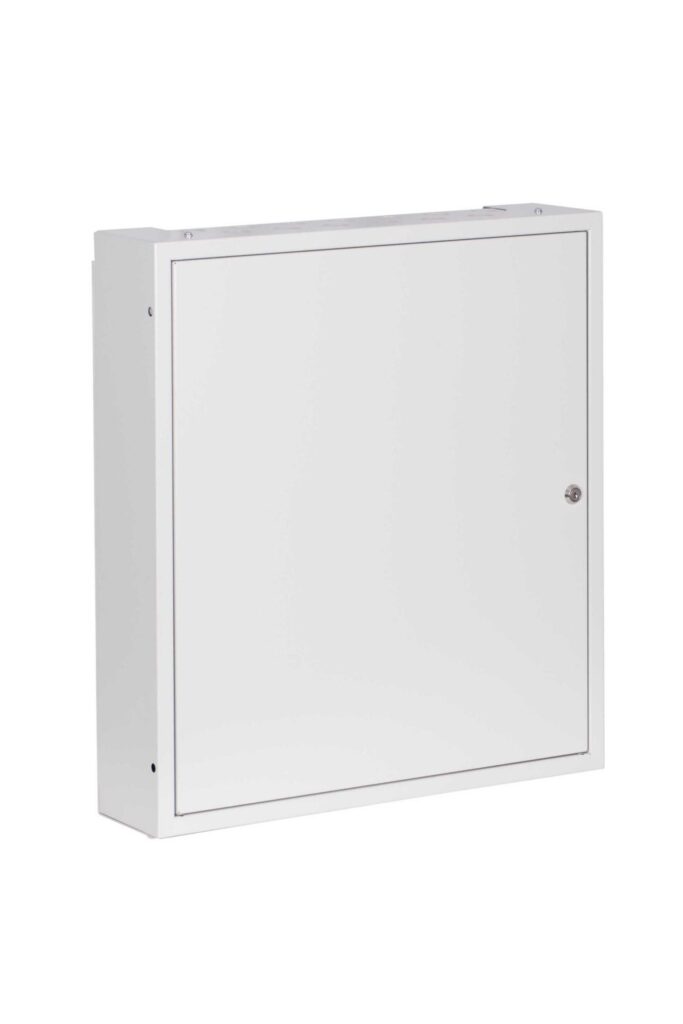

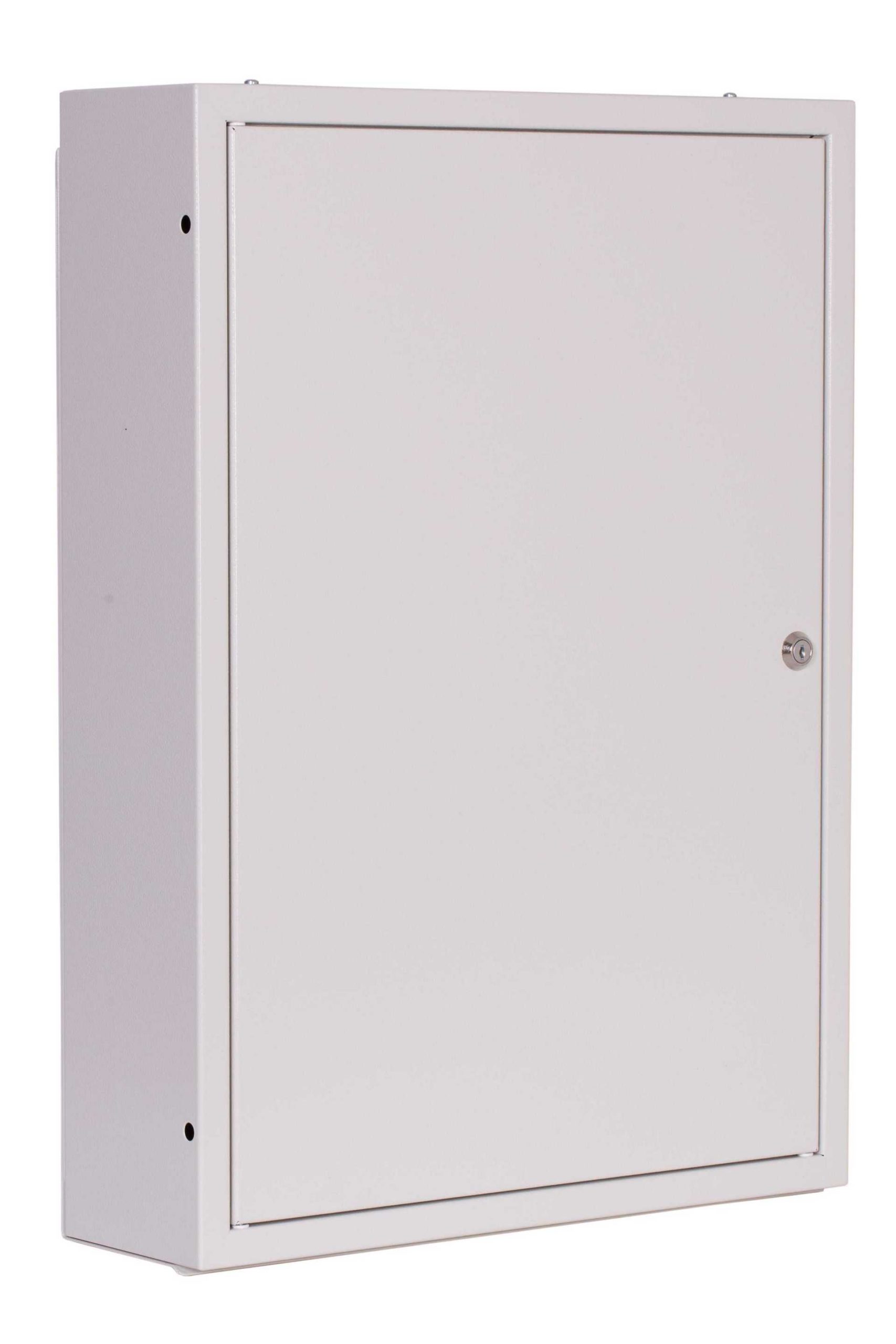

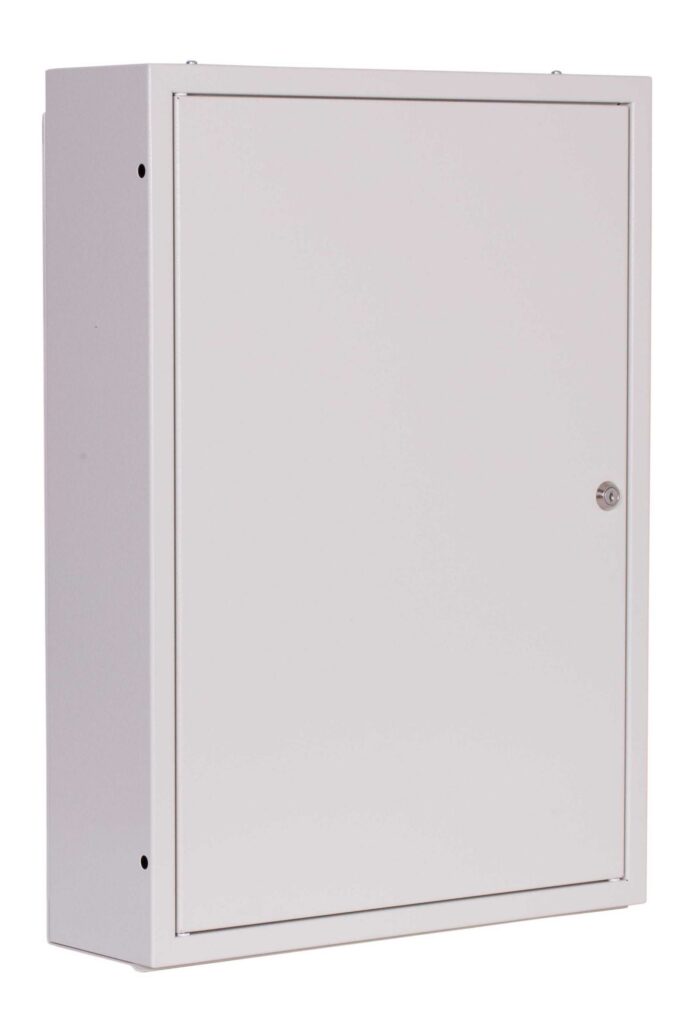

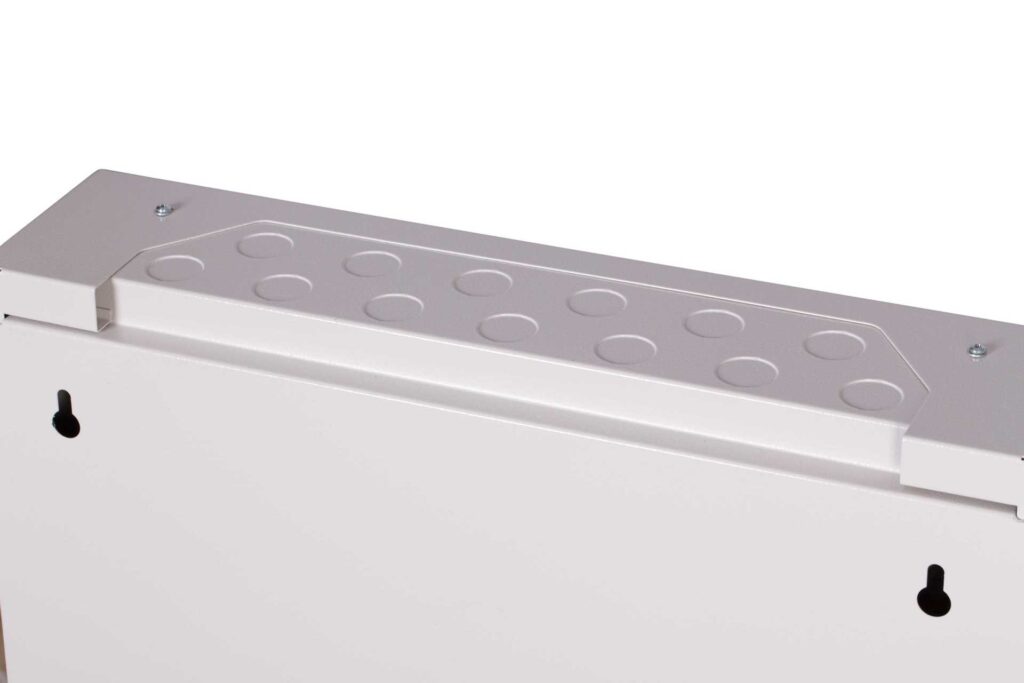

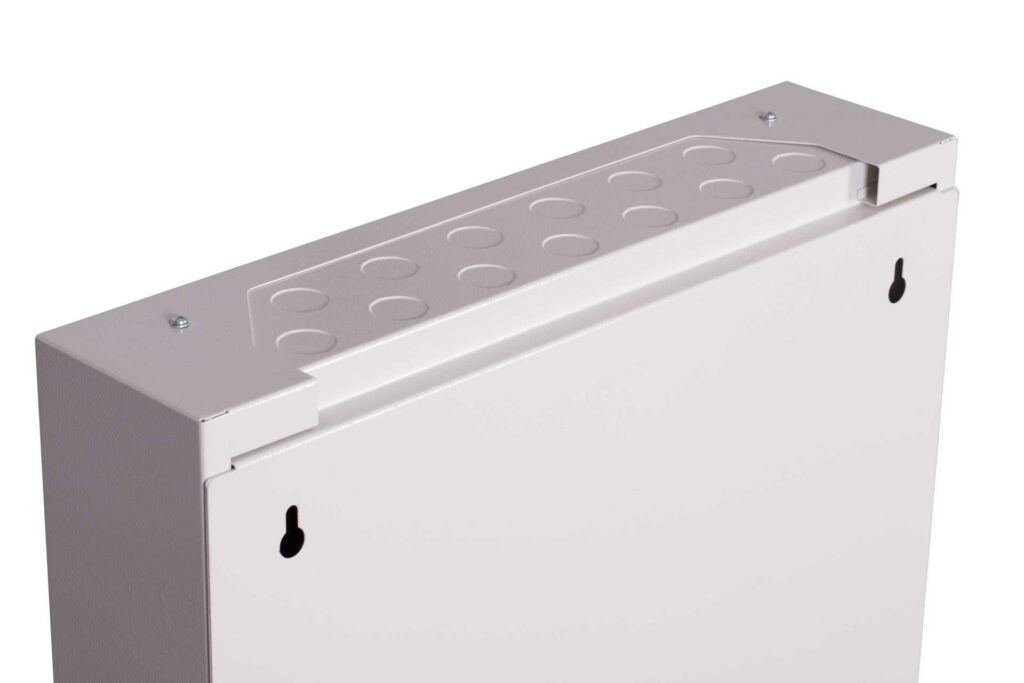

drzwi obudowy wykonane są z blachy stalowej o grubości 1 mm, z ochronną powłoką lakierową koloru RAL 9003, nakładaną metodą elektrostatyczną. Korpus i stelaż obudowy wykonane są z blachy ocynkowanej o grubości 1 mm. Możliwość przełożenia drzwi na lewo/prawo.
| Kod katalogowy | Wersja | Ilość modułów | Wymiary | Waga (kg) | ||
|---|---|---|---|---|---|---|
| z zamkiem | szerokość | wysokość | głębokość | |||
| N X 18S | ||||||
| NRPSM 54 (3X18) Z | © | 54 | 440 | 605 | 132 | 10,5 |
| NRPSM 72 (4X18) Z | © | 72 | 440 | 755 | 132 | 12,1 |
| NRPSM 90 (5X18) Z | © | 90 | 440 | 905 | 132 | 13,75 |
| N X 24S | ||||||
| NRPSM 72 (3X24) Z | © | 72 | 550 | 605 | 132 | 15,5 |
| NRPSM 96 (4X24) Z | © | 96 | 550 | 755 | 132 | 14,8 |
| NRPSM 120 (5X24) Z | © | 120 | 550 | 905 | 132 | 17,35 |
| NRPSM 144 (6X24) Z | © | 144 | 550 | 1055 | 132 | 20,3 |
| NRPSM 168 (7X24) Z | © | 168 | 550 | 1205 | 132 | 23,3 |
Dlaczego „szybki montaż”?

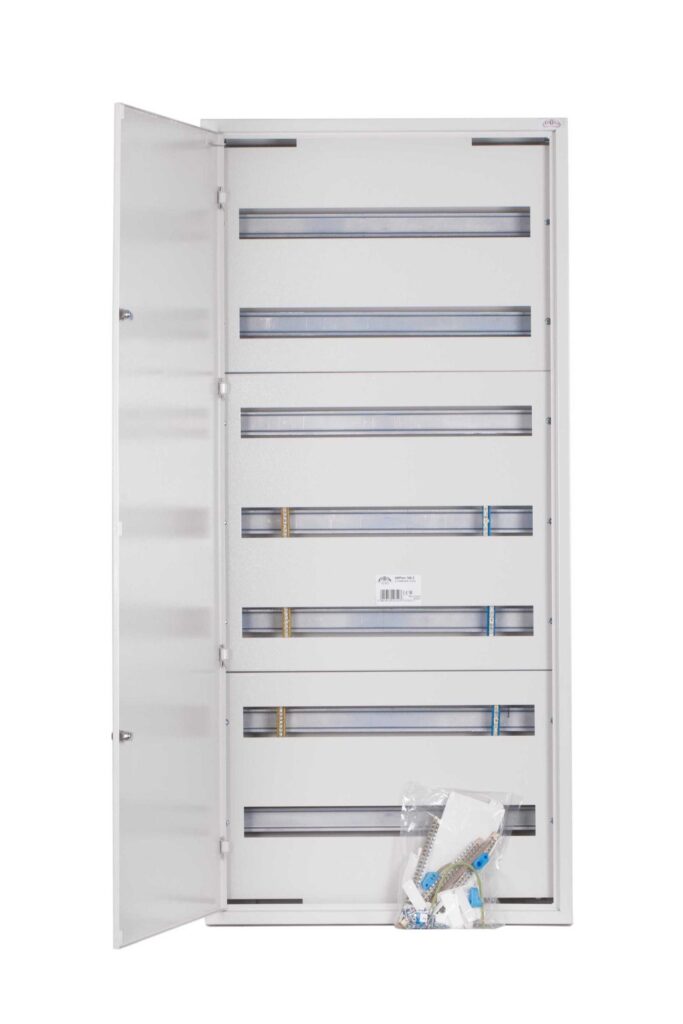

Dzięki unikalnej konstrukcji ułatwiają pracę instalatorowi. Montaż aparatury i osznurowanie wykonuje się na odsłoniętej płycie montażowej, a dopiero po podłączeniu przewodów zakłada się na niej część frontalną (obudowę).
