Opis

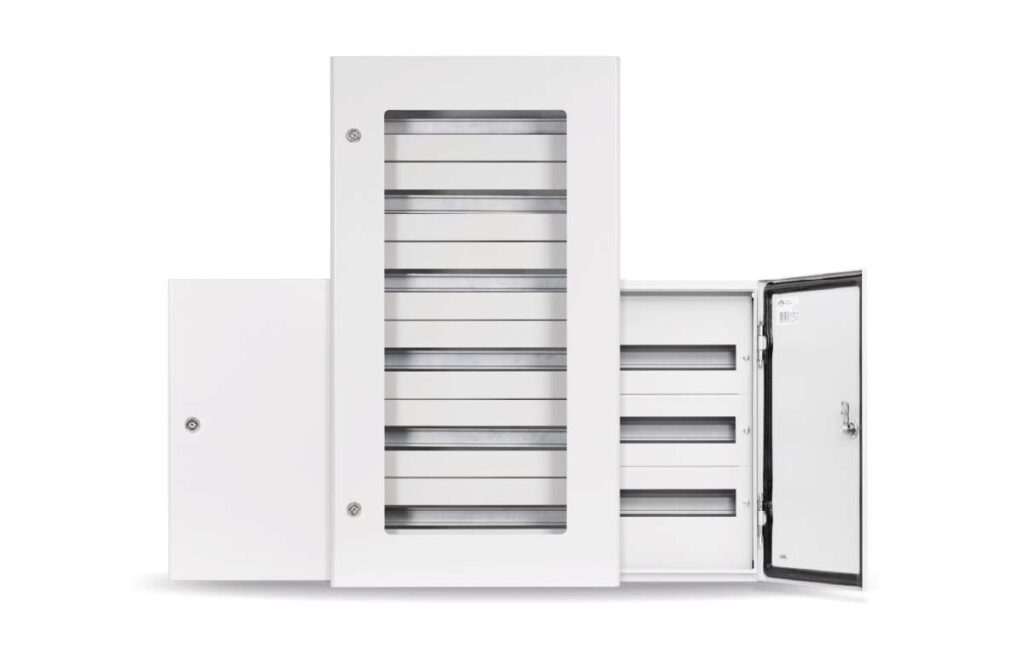

Hermetyczne rozdzielnice nN o podwyższonej szczelności IP 65 przeznaczone do instalowania aparatury modułowej. Umożliwiają montaż modułów w układzie Nx12 i Nx24. Regulacja głębokości szyn (przód – tył) co 20 mm.
Standardowe wyposażenie:
zamek i klucz IP 55, płyta montażowa, zestaw wkrętów i nakrętek, podkładka, przewód ochronny żółto-zielony, zestaw naklejek, zaślepki plastikowe okrągłe.
Charakterystyka techniczna:
Prąd znamionowy ciągły: In < 100A
Napięcie znamionowe łączeniowe: Un = 400V
Napięcie znamionowe izolacji: Ui = 500V
Klasa ochronności: I
Stopień ochrony: IP65
Wykonanie:
blacha stalowa o grubości 1-1,5 mm, z ochronną powłoką lakierową koloru RAL 7035, nakładaną metodą elektrostatyczną. Możliwość przełożenia drzwi na lewo/prawo.
| Kod katalogowy | Wersja drzwi | Ilość modułów | Wymiary | ||
|---|---|---|---|---|---|
| z szybą | szerokość | wysokość | głębokość | ||
| RH 12 DP | - | 1x12 | 320 | 200 | 150 |
| RH 12 DS | © | 1x12 | 320 | 200 | 150 |
| RH 24 DP | - | 2x12 | 320 | 400 | 150 |
| RH 24 DS | © | 2x12 | 320 | 400 | 150 |
| RH 36 DP | - | 3x12 | 320 | 520 | 150 |
| RH 36 DS | © | 3x12 | 320 | 520 | 150 |
| RH 72 DP | - | 3x24 | 600 | 600 | 300 |
| RH 72 DS | © | 3x24 | 600 | 600 | 300 |
| RH 96 DP | - | 4x24 | 600 | 800 | 300 |
| RH 96 DS | © | 4x24 | 600 | 800 | 300 |
| RH 120 DP | - | 5x24 | 600 | 1000 | 300 |
| RH 120 DS | © | 5x24 | 600 | 1000 | 300 |
| RH 144 DP | - | 6x24 | 600 | 1000 | 300 |
| RH 144 DS | © | 6x24 | 600 | 1000 | 300 |
| RH 168 DP | - | 7x24 | 600 | 1200 | 300 |
| RH 168 DS | © | 7x24 | 600 | 1200 | 300 |
