Opis
Charakterystyka techniczna:
- zakres temperatur: -20-50°C
- opcja chłodzenia i grzania
- regulacja temperatury za pomocą termostatu bimetalicznego (nie jest częścią zestawu)
- Regulacja temperatury za pomocą termostatu elektronicznego (nie jest częścią zestawu)
- Możliwość zainstalowania rynny na skropliny między blachą szafy sterowniczej a klimatyzatorem (akcesorium RS-KLM-RO)
| Typ/Nr. kat. | Nazwa towaru | Wymiary otworu montażowego | Maks. Moc chłodnicza (W) @ ΔT = 0°C | Stopień ochrony IP | Pobór mocy (W) | Napięcie pracy ogniw (VDC) | Prąd pracy (A) | Temperatura pracy (°C) | Wentylacja | Waga (kg) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| szerokość | wysokość | głębokość | Strona wewnętrzna | Rozruch | Praca | strony ciepłej | strony zimnej | |||||||

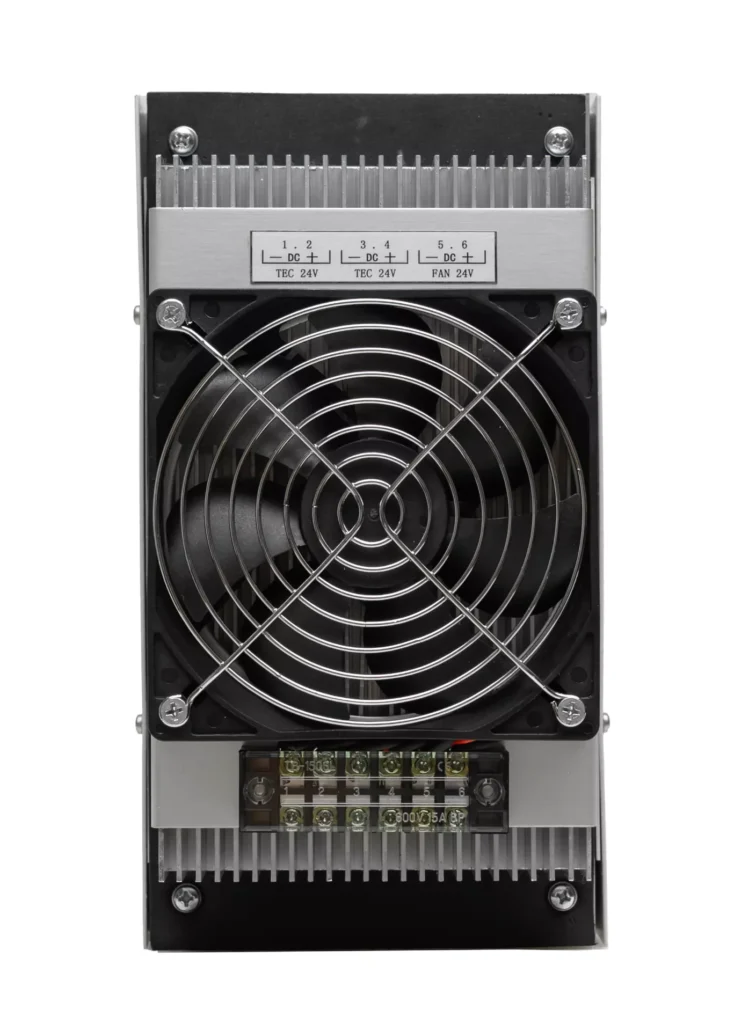

| RS-KLM-100-PLT | Urządzenie termoelektryczne na bazie ogniwa Peltie-ra, moc grzewcza/chłodnicza 100W | 320 | 188 | 166 | 100 | IP55 | 120 | 24 | 10 | 7 | -10~70 | 24V, 0.25A, 3000RPM, 211CFM, 56dBA | 24V, 0.5A, 3000RPM, 126CFM, 41dBA | 3,7 |

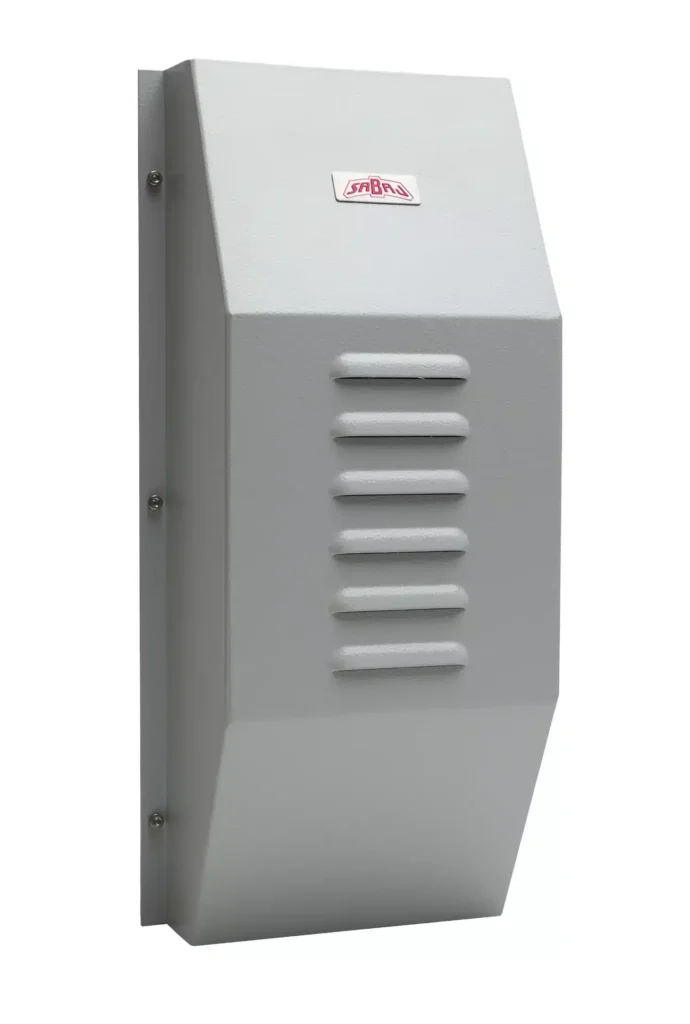

| RS-KLM-200-PLT | Urządzenie termoelektryczne na bazie ogniwa Peltie-ra, moc grzewcza/chłodnicza 200W | 320 | 188 | 310 | 200 | IP55 | 270 | 24 | 13,5 | 11,5 | -10~70 | 24V, 0.6A, 3000RPM, 56dBA | 24V, 0.5A, 3000RPM, 41dBA | 7,1 |
| RS-KLM-800-PLT | Urządzenie termoelektryczne na bazie ogniwa Peltie-ra, moc grzewcza/chłodnicza 800W | 432 | 600 | 140,5 | 660 | IP66 NEMA 4X | 482 | 24 | 5.6 A = 120 V 3 A = 230 V | 4.0 A = 120 V 2.1 A = 230 V | -20~65 | 240 m³/h | 240 m³/h | 34 |
Wymiary i montaż PLT-100
Wymiary i montaż PLT-200
Uwagi
- Wymagane napięcie zasilające 24V z zakłóceniami mniejszymi niż 10%
- Należy zachować szczególną ostrożność ze względu na kruchość ogniwa Peltiera. Upadek nawet z wysokości z 30 cm może uszkodzić moduł
- Ogniwo nie powinno być zamoczone w wodzie
- Zachować przynajmniej 10 cm odległości chłodnicy od innych urządzeń podczas montażu
- Nie stosować w środowiskach, gdzie temperatura może przekroczyć 70 °C
