Opis
Seria STREETBOX to zewnętrzne szafy dystrybucyjne, wykonane z malowanego proszkowo aluminium. Dwuwarstwowe ściany, wysoki stopień ochrony i elektrostatyczne malowanie, zapewniają optymalne zabezpieczenie dla zamontowanych w ich wnętrzu urządzeń.
Ściany boczne, drzwi oraz dach wykonane są z 2 mm blachy aluminiowej. Wentylacja grawitacyjna, którą zapewniają otwory wentylacyjne, może być dodatkowo wspomagana poprzez montowane we wnętrzu panele wentylacyjne (dostępne jako opcja). Konstrukcja kratek wentylacyjnych zabezpiecza wnętrze szafy aluminiowej przed zanieczyszczeniami ze środowiska zewnętrznego. Dzięki unikalnym rozwiązaniom, zewnętrzne poszycie może zostać dodatkowo zaizolowane przy użyciu pianki lub mat izolacyjnych.
Konstrukcja szaf umożliwia zastosowanie profili rack 19″ lub 21″, płyt montażowych dla zabudowy urządzeń elektrycznych, klimatyzatorów i ogrzewaczy, dodatkowych paneli wentylacyjnych oraz większości akcesoriów do szaf sterowniczych SABAJ. Model STREETBOX dostosowany jest do posadowienia na metalowym lub betonowym cokole – do zakupu jako opcja. Drzwi przednie w standardzie. Drzwi tylne lub boczne dostępne jako opcja. Kolor standardowy RAL 7035. Pozostałe kolory z palety RAL dostępne na specjalne zamówienie.
Kod katalogowy | Szerokość X [mm] | Wysokość Y [mm] | Głębokość Z [mm] | Max. wysokość użytkowa U x 44,45 mm | Wersja drzwi | Waga produktu |
---|---|---|---|---|---|---|
STRBX-669-18U | 600 | 940 | 600 | 18 | Pojedyncze | |
STRBX-689-18U | 800 | |||||
STRBX-889-18U | 800 | 800 | ||||
STRBX-1269-2x18U | 1200 | 600 | 2x18 | Podwójne | ||
STRBX-1289-2x18U | 800 | |||||
STRBX-6610-21U | 600 | 1075 | 600 | 21 | Pojedyncze | |
STRBX-6810-21U | 800 | 60 kg | ||||
STRBX-8810-21U | 800 | 800 | 72 kg | |||
STRBX-12610-2x21U | 1200 | 600 | 2x21 | Podwójne | 112 kg | |
STRBX-12810-2x21U | 800 | 122 kg | ||||
STRBX-14610-2x21U | 1400 | 600 | 132 kg | |||
STRBX-14810-2x21U | 800 | 142 kg | ||||
STRBX-6612-24U | 600 | 1210 | 600 | 24 | Pojedyncze | 79 kg |
STRBX-6812-24U | 800 | 89 kg | ||||
STRBX-8812-24U | 800 | 800 | 100 kg | |||
STRBX-12612-2x24U | 1200 | 600 | 2x24 | Podwójne | 117 kg | |
STRBX-12812-2x24U | 800 | 127 kg | ||||
STRBX-14612-2x24U | 1400 | 600 | 137 kg | |||
STRBX-14812-2x24U | 800 | 152 kg | ||||
STRBX-6615-32U | 600 | 1560 | 600 | 32 | Pojedyncze | 91 kg |
STRBX-6815-32U | 800 | 101 kg | ||||
STRBX-8815-32U | 800 | 800 | 112 kg | |||
STRBX-12615-2x32U | 1200 | 600 | 2x32 | Podwójne | 127 kg | |
STRBX-12815-2x32U | 800 | 137 kg | ||||
STRBX-6618-38U | 600 | 1830 | 600 | 38 | Pojedyncze | 100 kg |
STRBX-6818-38U | 800 | 110 kg | ||||
STRBX-8818-38U | 800 | 800 | 122 kg | |||
STRBX-12618-2x38U | 1200 | 600 | 2x38 | Podwójne | 137 kg | |
STRBX-12818-2x38U | 800 | 147 kg | ||||
STRBX-6620-42U | 600 | 2000 | 600 | 42 | Pojedyncze | 107 kg |
STRBX-6820-42U | 800 | 117 kg | ||||
STRBX-8820-42U | 800 | 800 | 128 kg | |||
STRBX-12620-2x42U | 1200 | 600 | 2x42 | Podwójne | 147 kg | |
STRBX-12820-2x42U | 800 | 157 kg |
STREETBOX
COKOŁY

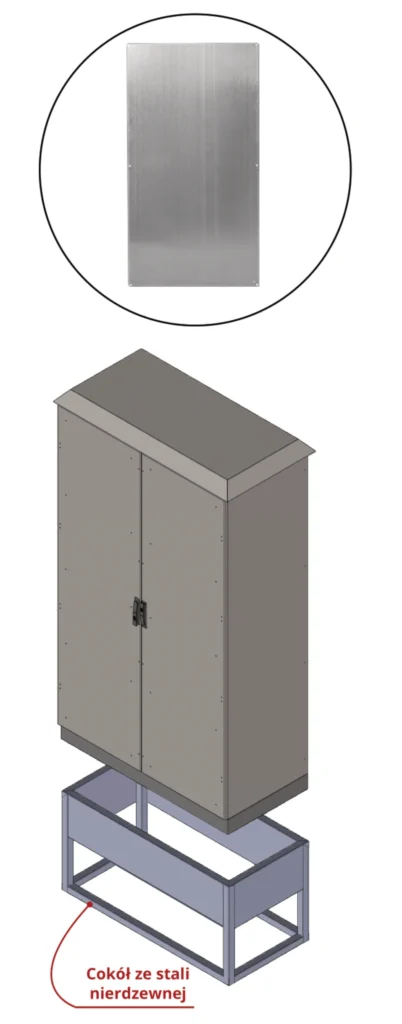

Cokół Betonowy | Pasuje do szaf STREETBOX o wymiarach podstawy | Cokół ze stali nierdzewnej |
---|---|---|
COK-BET-66 | 600 x 600 | COK-ST-66 |
COK-BET-68 | 600 x 800 | COK-ST-68 |
COK-BET-88 | 800 x 800 | COK-ST-88 |
COK-BET-126 | 1200x600 | COK-ST-126 |
COK-BET-128 | 1200x800 | COK-ST-128 |
COK-BET-146 | 1400x600 | COK-ST-146 |
COK-BET-148 | 1400x800 | COK-ST-148 |
