Opis

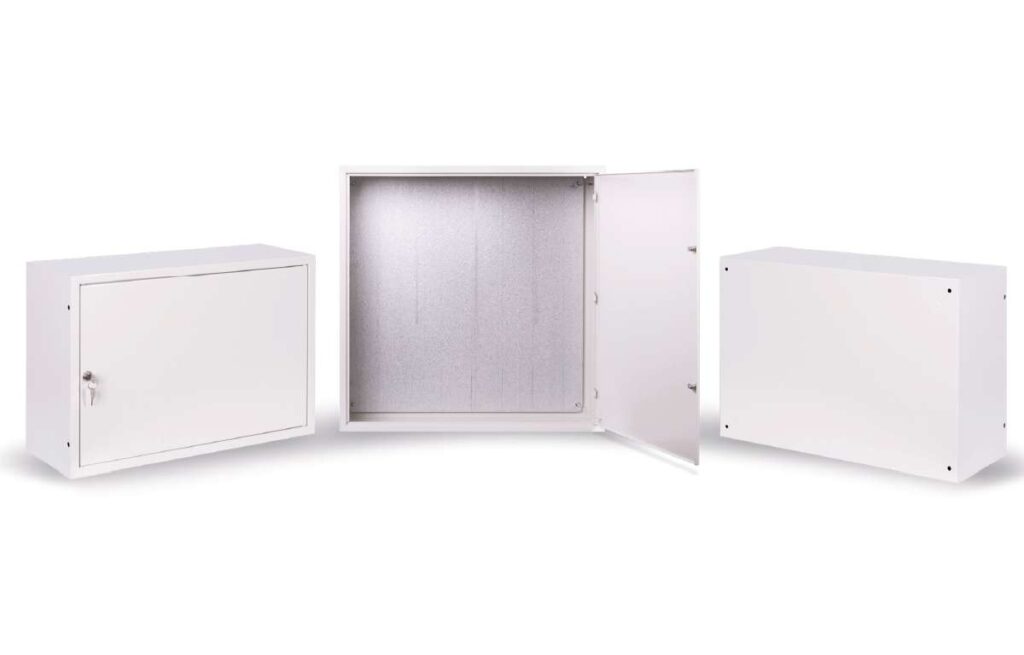

Wnętrzowe obudowy sterownicze nN z płytą montażową. Doskonałe ekonomiczne rozwiązanie dla zastosowań, w których nie jest wymagana pyłoszczelność.
Standardowe wyposażenie:
płyta montażowa, zestaw wkrętów i nakrętek, podkładka, przewód ochronny żółto-zielony, zestaw naklejek, zaślepki plastikowe okrągłe.
Charakterystyka techniczna:
Prąd znamionowy ciągły: In < 100A
Napięcie znamionowe łączeniowe: Un – 400V
Napięcie znamionowe izolacji: Ui = 500V
Klasa ochronności: I
Stopień ochrony: IP31
Wykonanie:
blacha stalowa o grubości 1,2-1,5 mm z ochronną powłoką lakierową w kolorze RAL 7035, nakładana metodą elektrostatyczną.
| Kod katalogowy | Wymiary w mm | Waga (kg) | ||
|---|---|---|---|---|
| Szerokość | Wysokość | Głębokość | ||
| NR 231 | 200 | 300 | 150 | 3,1 |
| NR 321 | 300 | 200 | 150 | 3 |
| NR 331 | 300 | 300 | 150 | 4,1 |
| NR 332 | 300 | 300 | 210 | 4,55 |
| NR 341 | 300 | 400 | 150 | 5,15 |
| NR 342 | 300 | 400 | 210 | 5,8 |
| NR 352 | 300 | 500 | 210 | 6,95 |
| NR 431 | 400 | 300 | 150 | 5,15 |
| NR 432 | 400 | 300 | 210 | 5,9 |
| NR 442 | 400 | 400 | 210 | 7,2 |
| NR 443 | 400 | 400 | 300 | 8,3 |
| NR 452 | 400 | 500 | 210 | 8,75 |
| NR 462 | 400 | 600 | 210 | 11,6 |
| NR 463 | 400 | 600 | 300 | 13,25 |
| NR 543 | 500 | 400 | 300 | |
| NR 552 | 500 | 500 | 210 | 11,85 |
| NR 553 | 500 | 500 | 300 | 11,65 |
| NR 562 | 500 | 600 | 210 | 14,05 |
| NR 563 | 500 | 600 | 300 | 15,7 |
| NR 642 | 600 | 400 | 210 | 11,6 |
| NR 643 | 600 | 400 | 300 | 13,25 |
| NR 652 | 600 | 500 | 210 | 14,5 |
| NR 653 | 600 | 500 | 300 | |
| NR 662 | 600 | 600 | 210 | 18,25 |
| NR 663 | 600 | 600 | 300 | 18,35 |
| NR 682 | 600 | 800 | 210 | 23,6 |
| NR 683 | 600 | 800 | 300 | 26,35 |
| NR 684 | 600 | 800 | 400 | |
| NR 6103 | 600 | 1000 | 300 | 34,45 |
| NR 6123 | 600 | 1200 | 300 | 40 |
| NR 6143 | 600 | 1400 | 300 | 44,5 |
| NR 6183 | 600 | 1800 | 300 | 58 |
| NR 862 | 800 | 600 | 210 | 23 |
| NR 863 | 800 | 600 | 300 | |
| NR 882 | 800 | 800 | 210 | 29,8 |
| NR 883 | 800 | 800 | 300 | 35,25 |
| NR 8102 | 800 | 1000 | 210 | |
| NR 8103 | 800 | 1000 | 300 | 44,5 |
| NR 8104 | 800 | 1000 | 400 | |
| NR 8123 | 800 | 1200 | 300 | 52 |
| NR 10123 | 1000 | 1200 | 300 | 62,9 |
| NR 10183 | 1000 | 1800 | 300 | 70,5 |
